Capo

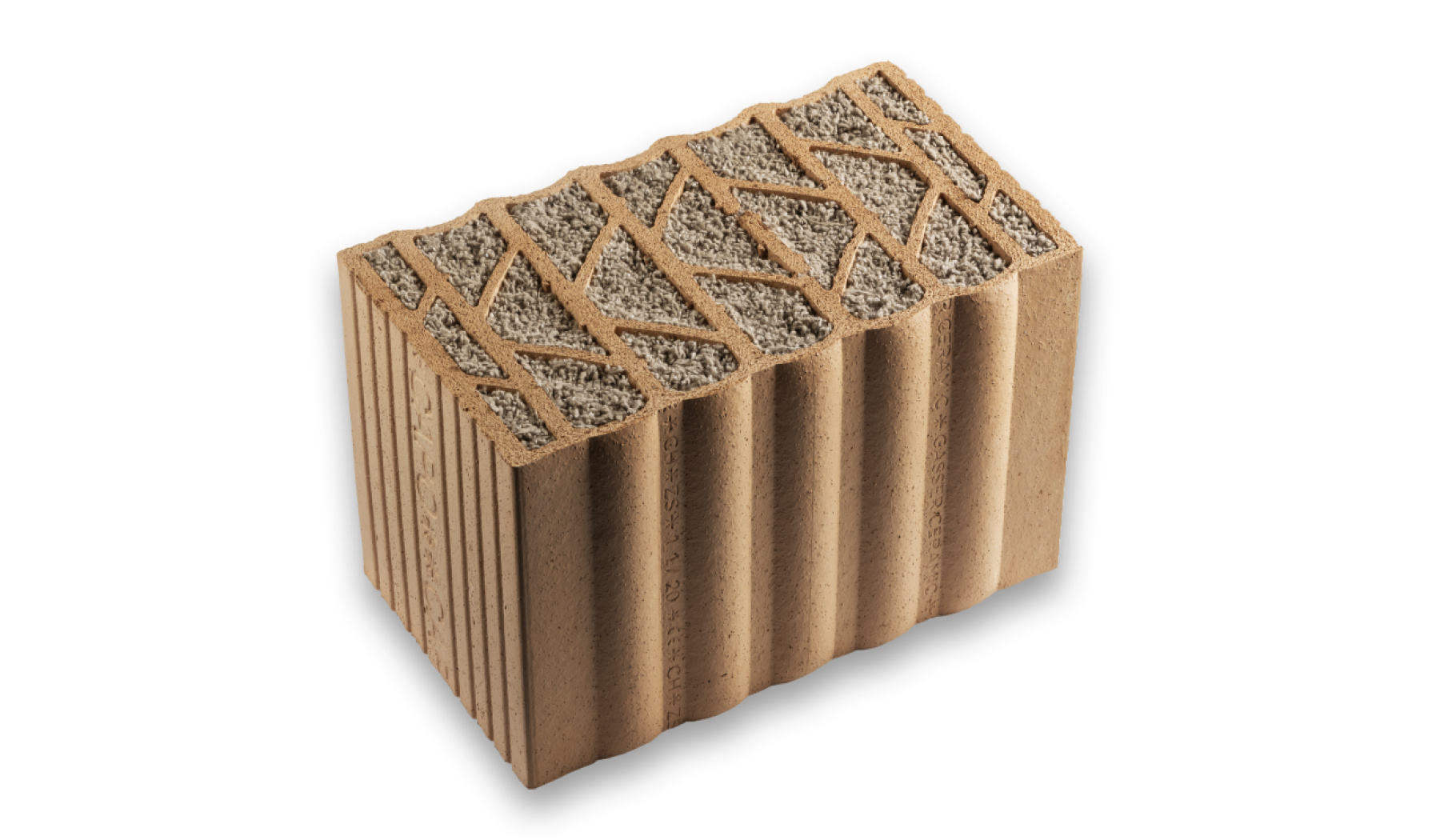

La brique Capo s’utilise en maçonnerie monolithique (épaisseur des murs: 36,5 cm, 42,5 cm et 49 cm). Il suffit de l’enduire à l’intérieur et à l’extérieur. Toutes les fonctions d’une façade sont réunies en une seule couche: la capacité de charge, l’isolation thermique et phonique, ainsi que la protection contre les intempéries grâce à l’application d’un enduit extérieur minéral. Notre brique haute performance répond de manière écologique aux exigences légales relatives à l’amélioration de l’isolation thermique et à la densification du bâti dans les villes et les agglomérations.

Par maçonnerie à double paroi, on entend une structure de façade composée de deux parois de maçonnerie et d’une couche d’isolation thermique intermédiaire. Chaque couche de la structure remplit des fonctions différentes. La paroi intérieure sert principalement à la transmission des charges ainsi qu’au stockage de la chaleur, tandis que l’isolation garantit la protection thermique en hiver. La paroi extérieure sert de support d’enduit et joue le rôle de couche de protection contre les intempéries.
En revanche, grâce à l’application d’un enduit extérieur minéral, la maçonnerie monolithique réunit ces différentes fonctions (capacité de charge, protection contre les intempéries, isolation thermique et phonique) en une seule brique, un avantage pour le déroulement et la durée du chantier. Il convient de planifier avec soin les consignes d’exécution pour les deux techniques de construction.

C’est un produit durable, purement naturel, qui isole de la chaleur et du bruit tout en régulant l’humidité. Cette technique de construction permet d’économiser du temps et de l’argent. En effet, lors de la construction, l’isolation de la façade est réalisée rapidement en une seule opération. Le second œuvre peut donc commencer immédiatement après les travaux de maçonnerie. Le système Capo constitue une solution très économique pour répondre aux exigences thermiques, phoniques et statiques d’un bâtiment.

Développé par Gasser Ceramic, le système Capo est fabriqué en Suisse, garantissant de cette manière le caractère régional et durable ainsi que la sécurité d’approvisionnement. Il est possible de réaliser des détails complexes sans procéder à de grandes découpes de briques grâce à une planification adéquate et à des accessoires spécifiques et sophistiqués, comme les briques d’embrasure et les briques U multifonctionnelles. Dans notre entreprise de taille moyenne qui ne dispose pas d’une structure de groupe, nous sommes en mesure de mettre en œuvre rapidement les adaptations de produit imposées par les modifications de normes et de réglementations ou sur la base de retours provenant du marché.

En résumé:
la structure porteuse d’un bâtiment détermine en principe le modèle de brique Capo adapté. À titre indicatif, plus la valeur thermique d'une brique Capo est élevée, plus la hauteur du bâtiment peut est importante. Entre un à trois étages (p. ex. Capo 365 T6 et 425 T6) et sept à dix étages (Capo 490).

Bon à savoir:
les modèles de briques Capo disponibles se distinguent non seulement par leur épaisseur (36,5 cm, 42,5 cm et 49 cm), mais également par la conductivité thermique, appelée coefficient λ. Ce coefficient est identifiable dans la dénomination du modèle de brique. Malheureusement, il est nécessaire de réduire la capacité de charge pour obtenir un meilleur coefficient d’isolation thermique.
Par exemple, le nombre «365» dans la dénomination Capo 365 P7 correspond à l’épaisseur de la brique en mm, le «P» signifie «Primus», c’est-à-dire la première brique et la plus résistante d’une gamme de modèles. Le chiffre «7» quant à lui correspond au coefficient λ du modèle arrondi au deuxième chiffre après la virgule, soit 0,07 W/mK. La brique Capo 365 T6 a donc également une épaisseur de 365 mm. Le «T» signifie qu’elle est optimisée sur le plan thermique et le chiffre «6» correspond au coefficient  de 0,06 W/mK. Cette règle de dénomination vaut également pour la gamme de modèles Capo 425 P7 et T6. On retrouve en outre la brique Capo 425 LANA, garnie de laine de mouton, qui repose sur la structure de la Capo 425 T6.
La structure porteuse d’un bâtiment détermine en principe le modèle de brique adapté. À titre indicatif, les briques les plus performantes sur le plan thermique, à savoir les briques Capo 365 T6 et Capo 425 T6, conviennent pour les maisons individuelles et les immeubles de trois étages au plus. Avec la Capo 365 P7, il est possible de construire un étage de plus et avec la Capo 425 P, il est aussi possible d’en construire quatre et même plus si nécessaire. La Capo 490 ayant été optimisée en termes de capacité de charge, il est tout à fait envisageable de construire 7 à 10 étages en fonction de la géométrie du bâtiment.

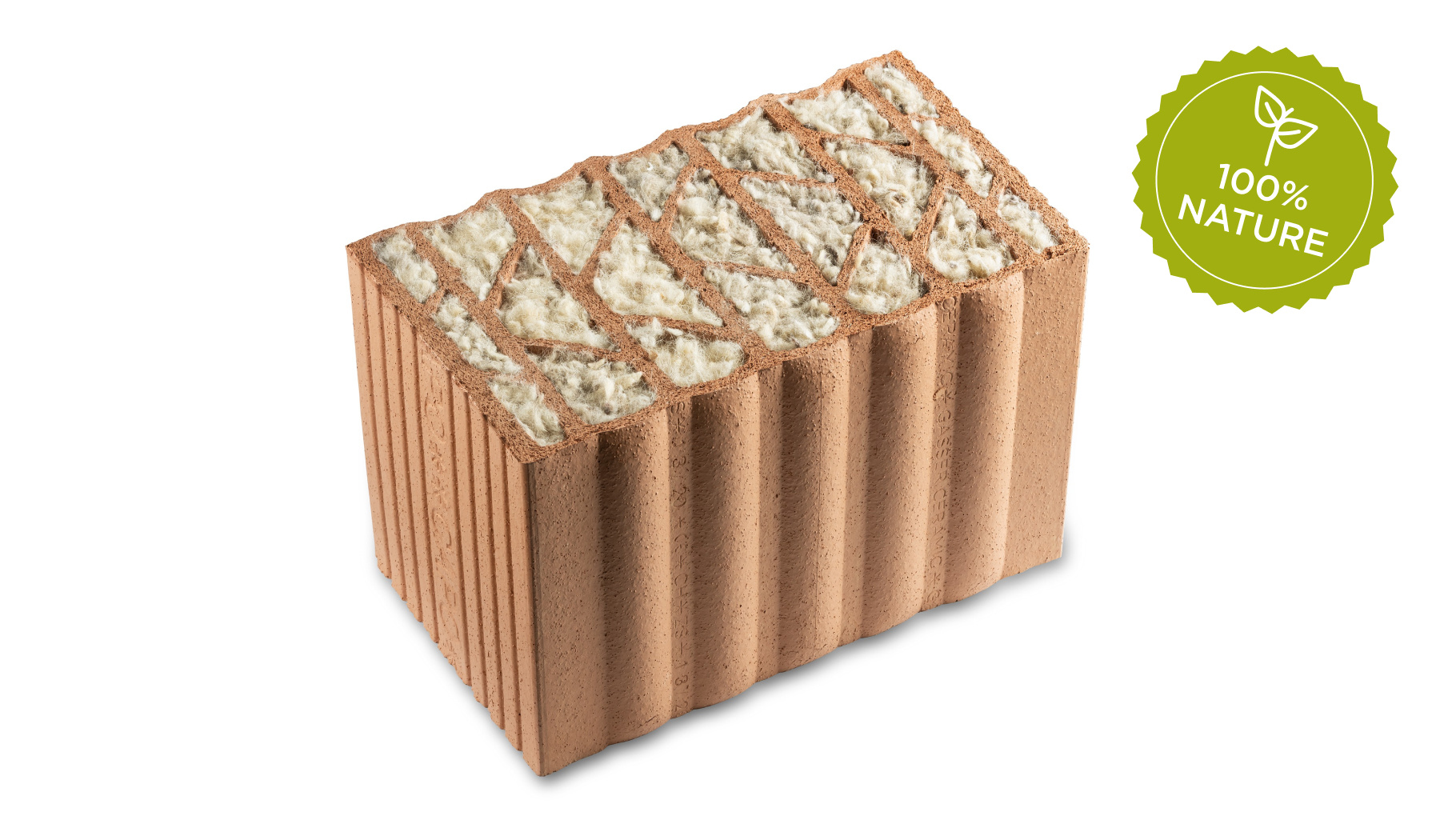

La Capo 425 LANA, quant à elle, reflète plutôt un style de vie. Comme la Capo 425 T6, elle est utilisée pour les maisons individuelles et les petits immeubles.

Lorsqu’elles sont produites, les briques sont cuites à plus de 1000 degrés. Par définition, elles font donc partie des matériaux de construction incombustibles. Par conséquent, elles figurent sur la liste des produits de construction généralement reconnus par l’Association des établissements cantonaux d’assurance incendie (AEAI). Ces produits ont suffisamment prouvé leur efficacité par l’expérience et l’état de la technique. La laine de verre recyclée intégrée dans la brique Capo est également incombustible. Elle est en outre protégée par les entretoises qui l’entourent. La brique Capo LANA garnie de laine de mouton répond également aux exigences en matière de protection incendie, car elle est aussi entièrement entourée par le matériau de la brique. Les briques Capo appartiennent à la classe de protection incendie A1 (RF1) et résistent au feu pendant au moins 240 minutes. Dans ce contexte, il faut bien entendu s’assurer que les éléments de construction et les raccordements sont étanches à la fumée et aux vapeurs toxiques.

Il est tout d’abord important de mettre en place une isolation phonique directe contre les bruits extérieurs, notamment pour se protéger des nuisances sonores de la rue. La maçonnerie Capo ne constitue pas le point faible de la façade, à l’inverse des fenêtres, caissons de stores et dispositifs de ventilation. En ce qui concerne l’isolation phonique directe de la façade, la maçonnerie Capo atteint des valeurs de pointe comprises entre 45 dB et 49 dB pour l’isolation horizontale et verticale des bruits aériens.
Pour les immeubles, il faut en outre tenir compte de la transmission du bruit par les éléments de construction adjacents. Il s’agit d’une transmission par la façade, verticalement d’un étage à l’autre ou horizontalement d’un appartement à l’autre. Dans le cas d’une maçonnerie monolithique, la profondeur d’encastrement de la cloison qui sépare les appartements et de la dalle de l’étage dans la façade est déterminante aux points de jonction. Garnies de laine isolante, les briques Capo atténuent leur propre résonance et permettent la mise en place d’appuis phoniques ainsi que, le cas échéant, de joints de dilatation dans la façade. Ces éléments améliorent le confort en offrant une excellente isolation phonique. Il convient d’en tenir compte dès la planification pour obtenir une bonne isolation phonique. Une bonne planification identifie les pièces qui nécessiteront une isolation phonique. En principe, les pièces destinées à des usages similaires devraient être disposées à l’opposé du mur qui sépare les appartements. Il est également préférable de placer les salles de bains et les toilettes au niveau des murs de séparation des cages d’escalier.

La laine de mouton provient de Suisse à 100 %. Elle est produite par l’entreprise sociale fiwo à Amriswil, dans le canton de Thurgovie. La laine de mouton est mélangée à une petite quantité de laine recyclée qui provient de l’industrie textile. Ce procédé contribue également à la durabilité.

L’isolation thermique est obtenue en garnissant les cavités des briques au moyen de laine minérale naturelle avec la technologie ECOSE® ou au moyen de laine de mouton naturelle suisse. Des valeurs de pointe en matière d’isolation thermique (à partir de 0,061 W/mK) et un excellent coefficient U pour la maçonnerie (à partir de 0,140 W/m²K) assurent une atmosphère intérieure optimale, qu’il fasse froid ou chaud.

La sécurité sismique doit être prise en compte dès la conception d’un bâtiment. Il convient donc de réaliser des plans équilibrés avec des parois de raidissement adéquates. De plus, il faut veiller à ce que les éléments porteurs se superposent d’un étage à l’autre. On obtient alors une transmission des charges directe et sûre sans «balader» les charges dans le bâtiment. Si l’on tient compte de ces conditions, les produits de la famille Capo permettent de construire de manière aisée et sûre tout en assurant la sécurité sismique. Le système mural préfabriqué et précontraint Seismur, associé aux briques Urso ou Silencio très résistantes (maçonnerie intérieure) et aux briques Capo (maçonnerie extérieure), constitue un bon exemple. Développé en collaboration avec l’EPF de Zurich, le module logiciel Murus-P établit un calcul certifiant la sécurité sismique en toute fiabilité.

En résumé:
outre les mesures visant à réduire les émissions de CO₂ sur nos sites de production, nous soutenons depuis cette année une briqueterie au Brésil en vue de l’équiper d’un approvisionnement énergétique durable à partir de biomasse renouvelable. En Suisse, nous optimisons en permanence nos usines, et à Schüpfen par exemple, nous avons économisé 1500 tonnes de CO₂ ces dernières années.

Bon à savoir:
grâce à l’acquisition de certificats d’émission Swiss Climate, Gasser Ceramic soutient la briqueterie «Cerâmica Assunção» dans la petite ville d’Itaitinga (État du Ceará), qui, grâce à de telles contributions, transforme son approvisionnement en énergie en biomasse renouvelable. L’usine produit principalement des briques pour la région. Au lieu d’utiliser du bois issu des forêts tropicales pour chauffer les fours, l’entreprise se sert d’une biomasse abondante et autrement inexploitée, comme les coques de noix de cajou et de noix de coco ou du bois issu de la sylviculture durable.
L’achat de certificats d’émission constitue une nouvelle étape dans notre stratégie de développement durable lancée en 2015. En achetant ces certificats, nous compensons nos émissions liées aux combustibles et carburants, ainsi que les émissions géogènes liées aux matières premières. Nous obtenons ainsi une production quasiment neutre en CO₂ sur notre site de Schüpfen, où nous fabriquons la brique Capo.
Nous optimisons sans cesse nos usines. En passant du mazout au gaz naturel et en installant des échangeurs de chaleur, nous avons par exemple réduit de 1500 tonnes les émissions de CO₂> de la briqueterie de Schüpfen entre 2015 et 2020. Sur nos autres sites de production, nous travaillons également en permanence à la réduction de la consommation d’énergie et contribuons ainsi à la réduction des émissions de CO₂.

En résumé:
nous recommandons de concevoir les plans, vus de l’intérieur de la pièce, en fonction de la longueur des briques (incréments de 25 cm) ou en utilisant une trame de 1/8 de mètre (incréments de 12,5 cm). Il convient également de tenir compte des solutions d’angle et des briques d’embrasure qui figurent dans l’assortiment Capo. Il est ainsi possible d’éviter pratiquement toute découpe de brique sur le chantier.

Bon à savoir:
cela vaut en particulier pour les sections courtes de mur entre deux ouvertures de fenêtre, qui doivent en général supporter des charges plus élevées. Pour renforcer le bâtiment, il convient de prévoir suffisamment de murs porteurs, qui devraient idéalement se superposer d’un étage à l’autre. En général, cette technique permet non seulement de faire des économies, car moins de murs en béton sont nécessaires, mais elle permet aussi de réaliser des dalles plus fines avec une flexion plus faible. Capo se décline en trois épaisseurs différentes. Afin de choisir le modèle idéal, il faut tenir compte des charges, des exigences thermiques et du matériau isolant (laine de verre recyclée ou laine de mouton). La brique Capo est une solution 2 en 1 (maçonnerie + isolation) qui peut être enduite directement après avoir été maçonnée. L’enveloppe du bâtiment peut donc être réalisée en une seule opération, technique permettant ainsi d’économiser des ressources et de réduire le temps de construction. Das spart Ressourcen im Ablauf und verkürzt die Bauzeit.

En résumé:
les briques Capo, hautement poreuses, présentent près de 55 à 65 % de trous selon le modèle choisi. Ces trous comportent parfois de grandes cavités garnies de laine isolante. Il est donc recommandé de tenir compte de la position des entretoises porteuses lors de la détermination de la profondeur d’appui des dalles.

Bon à savoir:
par rapport à une maçonnerie standard, les briques légères ont une capacité de charge plus faible en N/mm2, mais cela peut souvent être compensé, du moins en partie, par l’épaisseur plus importante du mur et la profondeur d’appui adéquate.
Il existe deux types d’appui pour la dalle:
- Appui d’environ 0,45 x l’épaisseur du mur, avec une isolation minérale de 8 à 10 cm d’épaisseur et un doublage de la tête de la dalle en briques.
- Appui d’au moins 2/3 de l’épaisseur du mur, auquel s’ajoute uniquement une isolation de la tête de la dalle sans doublage.
À partir d’une portée d’environ 4 m ou pour les dalles qui ne sont posées que sur une seule travée, nous recommandons de placer un appui de déformation excentrique (noyau porteur: profondeur d’appui -30 mm). 0.45 x Wanddicke, dazu eine 8 bis 10 cm dicke mineralische Dämmung und eine Deckenvormauerung aus Backsteinen.
– Auflager min. 2/3 der Wanddicke, dazu lediglich eine Dämmung der Deckenstirn ohne Vormauerung.
Ab ca. 4.00 m Spannweite bzw. bei Decken, die nur über ein Feld gespannt sind, empfehlen wir die Anordnung eines exzentrischen Verformungslagers (tragender Kern: Auflagertiefe -30 mm). Nous recommandons également de limiter les déformations de la dalle à 1/500 max. En cas de charges élevées à certains endroits, il est possible d’intégrer facilement des poteaux en béton (15 x 15 cm) ou en acier dans la maçonnerie à l’aide de briques U spécifiques. Dans ces zones, l’appui de la dalle doit en général être augmenté en conséquence.

La maçonnerie monolithique Capo est montée sur une chape lorsqu’un bâtiment est dépourvu de cave ou sur la dalle au-dessus du sous-sol à l’aide d’un lit de pose qui sert à compenser les irrégularités de la dalle en béton. Le lit de pose se compose d’une couche de séparation anticapillaire et de mortier de pose. Die Ansetzschicht dient zum Ausgleich der Unebenheiten der Betondecke und setzt sich aus einer kapillarbrechenden Trennlage und dem Ansetzmörtel zusammen. Selon les cas, le mortier de pose peut être un mortier normal ou un mortier ciment, un mortier couverture ou un mortier léger LM21/LM36. ein Zementmörtel, ein Überzugsmörtel oder ein Leichtmörtel LM21/LM36 zur Anwendung kommen. La décision quant au choix du mortier revient au planificateur. Le lit de pose doit être réalisé avec grand soin, car quasiment aucune brique Capo ne pourra être déplacée ultérieurement dans la maçonnerie en raison de l’application d’un mortier à joints minces.

Il a été prouvé que la laine de mouton utilisée pour garnir la brique Capo LANA dégrade le formaldéhyde et dépollue ainsi l’air ambiant. Cette particularité provient des protéines de kératine qui composent 97 % des fibres de laine de mouton. La kératine réagit aux substances nocives comme l’ozone ou le formaldéhyde et assure leur dégradation de manière durable.

La brique Capo, comme toutes les autres briques, régule naturellement l’humidité de l’air ambiant. La température de cuisson d’environ 1050 degrés permet d’obtenir un matériau de construction à diffusion libre qui, grâce à sa structure capillaire, est en mesure d’absorber l’humidité présente dans l’air et, inversement, de la restituer rapidement.

Lorsqu’il s’agit du ressenti subjectif dans les espaces fermés, l’atmosphère intérieure joue un rôle essentiel. La température ambiante, le rayonnement thermique, l’humidité, la qualité ainsi que la circulation de l’air revêtent ici une importance majeure et constituent des valeurs mesurables. Parmi ces éléments, la température ambiante et l’humidité relative sont les plus simples à mesurer et à influencer. Une augmentation de l’humidité de l’air peut entraîner la formation de moisissures sur les surfaces froides, tandis qu’une humidité trop faible en hiver provoque une sécheresse des muqueuses, des picotements aux yeux ou des gerçures aux lèvres.
Les briques régulent l’humidité et assurent un rayonnement thermique agréable à l’intérieur. Elles accumulent la chaleur et empêchent ainsi, en hiver par exemple, le refroidissement trop rapide des bâtiments lorsque le chauffage est interrompu. Durant la période estivale en revanche, la capacité d’accumulation de la brique offre les meilleures conditions pour l’isolation thermique et protège contre la surchauffe en stockant la chaleur et en ne la restituant qu’en différé sous une forme atténuée. La perception subjective d’habiter dans une maison construite avec des matières premières naturelles et sans substances nocives a également un effet positif sur la santé.

D’un point de vue objectif, l’atmosphère intérieure est plus agréable grâce aux avantages de la maçonnerie monolithique. La brique en terre cuite et le matériau isolant qu’elle contient sont complémentaires, assurent un équilibre hygrométrique naturel et améliorent ainsi l’atmosphère intérieure. La laine de mouton renforce en outre les propriétés de la brique sur le plan de la régulation de la température (isolation thermique en été, accumulateur de chaleur en hiver), en plus de purifier l’air, d’être respectueuse de la peau, d’être respirante, de réguler l’humidité et de neutraliser les polluants. Par ailleurs, il ne faut pas sous-estimer le sentiment subjectif de bien-être que procure le fait de vivre dans une maison construite de manière saine et durable.

La maçonnerie monolithique Capo est fabriquée en Suisse à partir de matériaux suisses, dans le respect de normes environnementales strictes. L’argile provient des carrières qui jouxtent directement le site de production. Les matières premières ne parcourent donc que de très courtes distances. Grâce à la production dans le canton de Berne, les briques ne doivent pas traverser l’Europe avant d’être utilisées sur un chantier. Les déchets sont en outre facilement éliminés, et ce de manière adéquate. Les produits Capo et les matériaux résiduels sont donc simples à éliminer et ne nuisent pas à l’environnement.

L’isolation étant déjà intégrée à la brique, celle-ci ne nécessite aucune isolation thermique extérieure supplémentaire. Les fenêtres peuvent être installées directement à l’issue des travaux de maçonnerie, et l’aménagement intérieur peut se poursuivre sans délai. Avec à la clé un potentiel d’économies considérable, en hiver notamment, car maisons et logements peuvent parfois être occupés des mois plus tôt.

Le système Capo est une maçonnerie de qualité laissant une liberté de conception maximale. Nous recommandons un enduit de fond léger 20 mm, type II. Il s’agit d’un enduit à faible masse volumique à sec, particulièrement adapté aux maçonneries hautement isolantes en briques de terre cuite légères. Des enduits d’isolation thermique peuvent également être appliqués. Côté intérieur, appliquer des couches de 10 à 15 mm, de préférence minérales. Il est préférable de prévoir avec les fournisseurs d’enduits les éventuels treillis d’armature nécessaires aux endroits particulièrement exposés.
